特殊的球閥設計，無堵塞現象
橡膠球彈性高達76%，密封無泄露
超耐磨的橡膠襯件，牢靠的閥體，可使閥門的壽命翻倍
自動化控制，只需一個球閥便能自動啟閉閥門
無需一備一用，減少投資成本

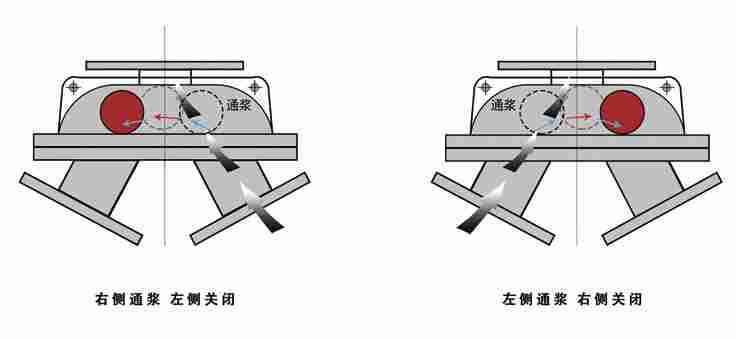

創新的球體啟閉裝置，依靠礦漿的流動推動球體，使相應的閥門啟閉。
漿體流動帶動球體到一個管流口，將其封閉，使另一管流口通過漿體，所以不會造成堵塞。
球體的外層由鑫海耐磨橡膠包裹，橡膠彈性超強，可達76%，在三通閥內能有效啟閉兩閥口，使閥門完全開啟或斷流，可保證密封無泄露。
三通自動換向閥的橡膠內襯由鑫海耐磨橡膠制成，其耐磨指數達128%，能很好地保護閥體不受漿體磨削，使閥門的使用壽命延長至普通閥門的2倍。
三通自動換向閥完全依靠漿體壓力來完成換閥工作，無需人工控制閥門，實現了自動化控制，簡單、靈活。

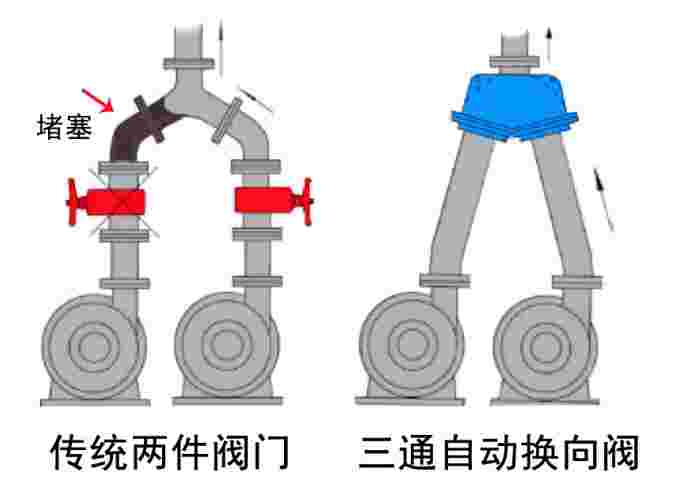

采用三通自動換向閥，可實現兩泵一閥的管路設置，相當于只花費一個閥門的價格，還省掉一條管路的投入，減少了投資成本。
僅在啟動瞬間會出現內漏。
鑫海三通自動換向閥的工作壓力：<=0.7Mpa

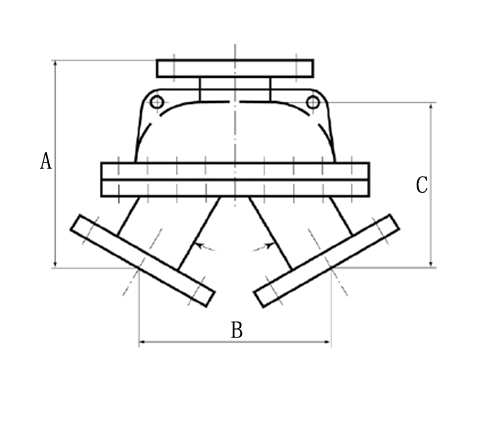

三通自動換向閥外形結構圖
三通自動換向閥外形尺寸表
|
規格 (DN) |
A |
B |
C |
法蘭尺寸 |
||
|
螺栓孔中心距 |
法蘭外徑 |
n-Φd |
||||
|
65 |
247 |
227 |
197 |
145 |
185 |
4-Φ18 |
|
80 |
267 |
250.5 |
217 |
160 |
200 |
8-Φ18 |
|
100 |
308.5 |
296 |
256.5 |
180 |
220 |
8-Φ18 |
|
125 |
352 |
346 |
300 |
210 |
250 |
8-Φ18 |
|
150 |
410 |
400 |
346.5 |
240 |
285 |
8-Φ22 |
|
200 |
477 |
476.5 |
413 |
295 |
340 |
8-Φ22 |
|
250 |
569 |
569 |
493 |
350 |
395 |
12-Φ22 |
|
300 |
656 |
669.5 |
580 |
400 |
445 |
12-Φ22 |
|
350 |
735 |
761 |
659 |
460 |
505 |
16-Φ22 |
|
400 |
833.5 |
863 |
747.5 |
515 |
565 |
12-Φ26 |
|
450 |
922.5 |
952 |
824.5 |
565 |
615 |
20-Φ26 |
|
500 |
1011 |
1054 |
913 |
620 |
670 |
20-Φ26 |
性能規范表
|
公稱壓力 |
0.7Mpa |
|||
|
試驗壓力(Mpa) |
密封 |
1.0 |
試驗介質 |
水 |
|
強度 |
1.5 |
水 |
||
|
工作壓力 |
≤1.0Mpa |
|||
|
工作介質 |
礦漿、礦渣、尾礦等 |
|||
